气浮无磁光学平台

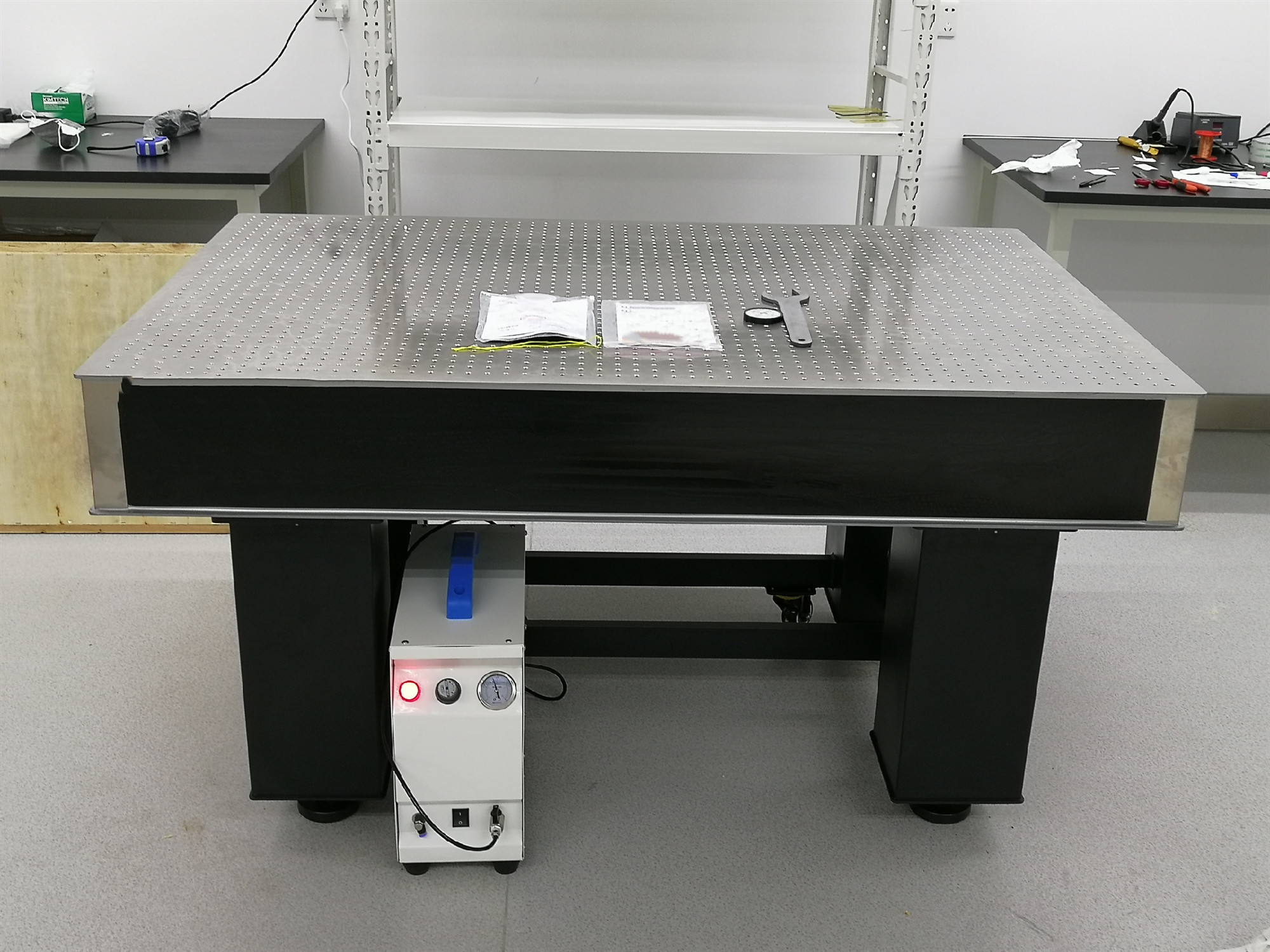

ZHWC-Q无磁气浮隔振光学平台
产品特点：
■采用优质无磁304、316不锈钢，平台台面及支撑整体均不含磁性。
■无磁光学平台刚度强、重量重、结构坚固稳定。
应用领域：
适用于光学实验、医学实验、精密仪器生产检测、航空航天等领域。
技术参数：
■平面度：< 0.05mm/m2
■表面粗糙度：< 0.8μm
■固有频率；x方向：1.0Hz～1.5Hz y方向：1.0Hz～1.7Hz
■减振效率：x方向＜5Hz时：88%～94% y方向＜5Hz时：86%～92%
x方向＜10Hz时：92%～98% y方向＜10Hz时：90%～95%
■振幅：< 1μm
■荷载能力：500kg/m2
产品型号 | 规格尺寸(mm) | 台面厚度(mm) | 台面重量（kg） | 支撑腿数量 |
ZHWC-Q-06-06 | 600×600×800 | 80 | 54 | 4 |
ZHWC-Q-075-075 | 750×750×800 | 80 | 85 | 4 |
ZHWC-Q-09-06 | 900×600×800 | 100 | 81 | 4 |
ZHWC-Q-10-07 | 1000×700×800 | 100 | 105 | 4 |
ZHWC-Q-10-08 | 1000×800×800 | 100 | 120 | 4 |
ZHWC-Q-12-08 | 1200×800×800 | 150 | 144 | 4 |
ZHWC-Q-15-09 | 1500×900×800 | 200 | 202 | 4 |
ZHWC-Q-15-10 | 1500×1000×800 | 200 | 210 | 4 |
ZHWC-Q-16-09 | 1600×900×800 | 200 | 216 | 4 |
ZHWC-Q-18-12 | 1800×1200×800 | 200 | 324 | 4 |
ZHWC-Q-20-10 | 2000×1000×800 | 200 | 300 | 4 |
ZHWC-Q-20-12 | 2000×1200×800 | 250 | 360 | 4 |
ZHWC-Q-24-12 | 2400×1200×800 | 250 | 432 | 4 |
ZHWC-Q-30-10 | 3000×1000×800 | 250 | 480 | 4 |
ZHWC-Q-30-12 | 3000×1200×800 | 300 | 576 | 4 |
ZHWC-Q-30-15 | 3000×1500×800 | 300 | 720 | 6 |
ZHWC-Q-35-12 | 3500×1200×800 | 300 | 672 | 6 |
ZHWC-Q-35-15 | 3500×1500×800 | 300 | 840 | 6 |
ZHWC-Q-40-15 | 4000×1500×800 | 350 | 960 | 6 |
ZHWC-Q-42-15 | 4200×1500×800 | 350 | 1008 | 8 |
ZHWC-Q-48-15 | 4800×1500×800 | 400 | 1152 | 8 |
ZHWC-Q-50-15 | 5400×1500×800 | 450 | 1200 | 12 |
ZHWC-Q-60-15 | 6000×1500×800 | 450 | 1440 | 12 |
各种尺寸，异形平台均可定制 | ||||
