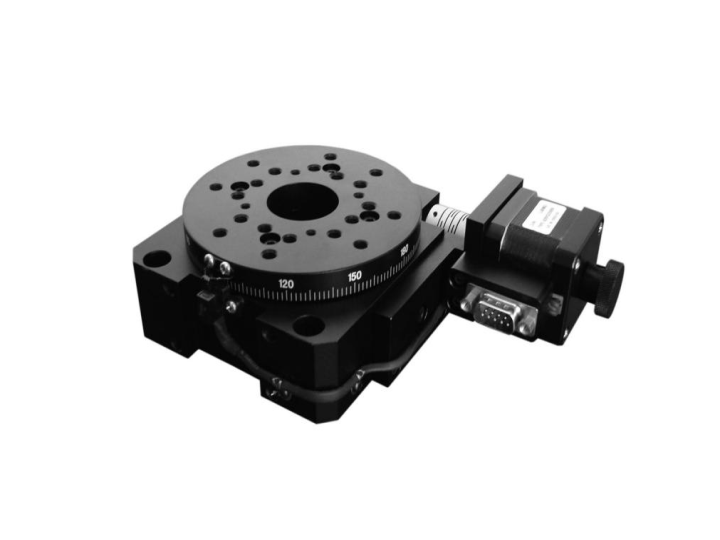

电控旋转台
u 采用精密蜗轮蜗杆传动和转轴系设计，调整精度高，空回小，可以任意正向和反向旋转
u 特殊消空回结构，可调整使用造成的空回间隙
u 特殊结构设计保证了旋转台面的极低的端跳和偏心，使得旋转运动更加平稳
u 旋台中心通孔与旋转中心严格同轴度要求，中心孔径严格配合公差限制，方便精密定位运动
u 步进电机和蜗杆通过进口高品质弹性联轴节连接，传动同步，消偏性能好，排除空回和形位误差
u 台面中心有通光孔，可平放使用也可立式（90°）使用，可与其他类别电动、手动位移台组成多维电动调整台，核心零件经特殊处理后可应用于真空环境。
u 标配无零位功能，可增加限位功能，增加零位功能，可换装伺服电机，可加装旋转编码器，免费提供技术支持，接受产品定制或量身订制
技术指标：
型号 | QXDR60 | QXDR100 | QXDR200 | QXDR200H | QXDR300 | QXDR400 |
角度范围 | 360° | |||||
台面直径 | φ60mm | φ100mm | φ200mm | φ200mm | φ300mm | φ400mm |
传动比 | 90:1 | 180:1 | 180:1 | 90:1 | 270:1 | 788:1 |
驱动方式 | 蜗轮和蜗杆机构 | |||||
标配电机 | 42步进电机(1.8°) | 57步进电机(1.8°) | ||||
自重 | 1.2kg | 1.7kg | 7.8kg | 7.8kg | 14.5kg | 37.5kg |
最大中心承载 | 30kg | 50kg | 60kg | 60kg | 70kg | 80kg |
最大速度 | 50°/sec | 25°/sec | 25°/sec | 50°/sec | 12.5°/sec | 6°/sec |
重复定位精度 | < 0.01° | < 0.005° | < 0.004° | < 0.004° | < 0.0035° | < 0.003° |
