气浮隔振光学平台

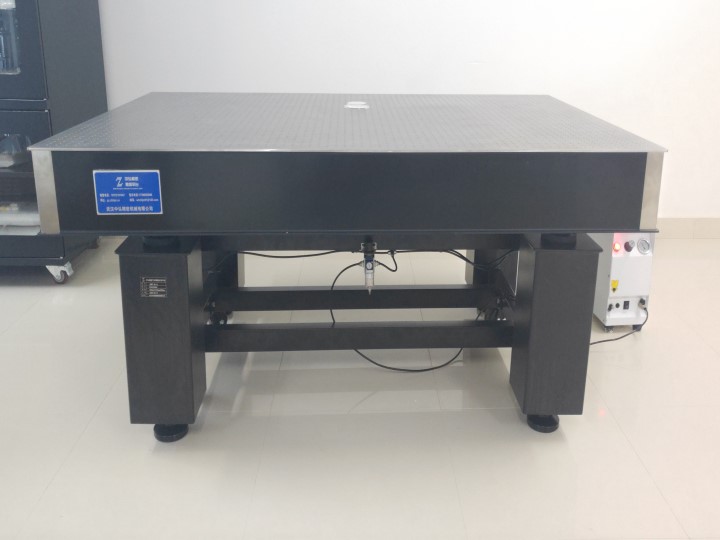

ZHQF系列气浮隔振光学平台
产品特点：
■潜行科技研发生产的科研级气浮光学隔振平台，能够满足精密负载对振动隔离需求，且面向大多数设备仪器提供通用化隔振解决方案，改善振动环境，以发挥设备仪器的最佳效能。
■优异的隔振性能：内置精密空气弹簧隔振系统，具备优秀的固有频率，对多个方向的振动特别是垂直方向有着良好衰减效果，避免外界振动干扰设备仪器精度，提高仪器设备使用精度和使用效率。
■自动调节水平功能：放置负载的位置发生变化，平台迅速通过高精度阀门自动调整空气弹簧内部的气压，自动保持水平。气动元器件全部执行德国FESTO产品，标配优质超静音压缩机。
■台板采用钢制芯夹板结构,具有重量轻、高刚度、高阻尼等优点，上面板为icr17优质高导磁不锈钢，经精密研磨处理，平面度高，回旋打磨工艺清除毛边，达到无反射、亚光效果，面板具有M6螺孔阵列，易于固定光学元件。
■隔振支撑为优质钢管焊接而成，整体坚固可靠。
■工作压力为0.35～0.6Mpa，标准配置调压过滤阀将保证空气弹簧的长期有效工作，用户只需要将气管连接进气口，就能使装置正常发挥隔振功能，气源可通过小型空气压缩机或氮气瓶供给，便于在安静场合使用。
应用领域：
适合于显微镜、光路测试、光学测量、激光干涉、激光扫描、光谱实验等领域应用。
技术指标：
■平面度：≤0.05mm/m²
■表面粗糙度：≤0.8μm
■固有频率；水平方向：1.2Hz～2.0Hz 垂直方向：1.2Hz～2.0Hz
■振幅：<1.2μm
■荷载能力：300kg/m²
■重复定位精度：±0.05mm
产品型号：(接受客户任意规格定制生产）
产品型号 | 规格尺寸(mm) | 台面厚度(mm) | 台面重量（kg） | 支撑腿数量 |
ZHQF-06-06 | 600×600×800 | 80 | 54 | 4 |
ZHQF-075-075 | 750×750×800 | 80 | 85 | 4 |
ZHQF-09-06 | 900×600×800 | 100 | 81 | 4 |
ZHQF-10-07 | 1000×700×800 | 100 | 105 | 4 |
ZHQF-10-08 | 1000×800×800 | 100 | 120 | 4 |
ZHQF-12-08 | 1200×800×800 | 150 | 144 | 4 |
ZHQF-15-09 | 1500×900×800 | 200 | 202 | 4 |
ZHQF-15-10 | 1500×1000×800 | 200 | 210 | 4 |
ZHQF-16-09 | 1600×900×800 | 200 | 216 | 4 |
ZHQF-18-12 | 1800×1200×800 | 200 | 324 | 4 |
ZHQF-20-10 | 2000×1000×800 | 200 | 300 | 4 |
ZHQF-20-12 | 2000×1200×800 | 250 | 360 | 4 |
ZHQF-24-12 | 2400×1200×800 | 250 | 432 | 4 |
ZHQF-30-10 | 3000×1000×800 | 250 | 480 | 4 |
ZHQF-30-12 | 3000×1200×800 | 300 | 576 | 4 |
ZHQF-30-15 | 3000×1500×800 | 300 | 720 | 6 |
ZHQF-35-12 | 3500×1200×800 | 300 | 672 | 6 |
ZHQF-35-15 | 3500×1500×800 | 300 | 840 | 6 |
ZHQF-40-15 | 4000×1500×800 | 350 | 960 | 6 |
ZHQF-42-15 | 4200×1500×800 | 350 | 1008 | 8 |
ZHQF-48-15 | 4800×1500×800 | 400 | 1152 | 8 |
ZHQF-50-15 | 5400×1500×800 | 450 | 1200 | 12 |
ZHQF-60-15 | 6000×1500×800 | 450 | 1440 | 12 |
各种尺寸，异形平台均可定制 | ||||
