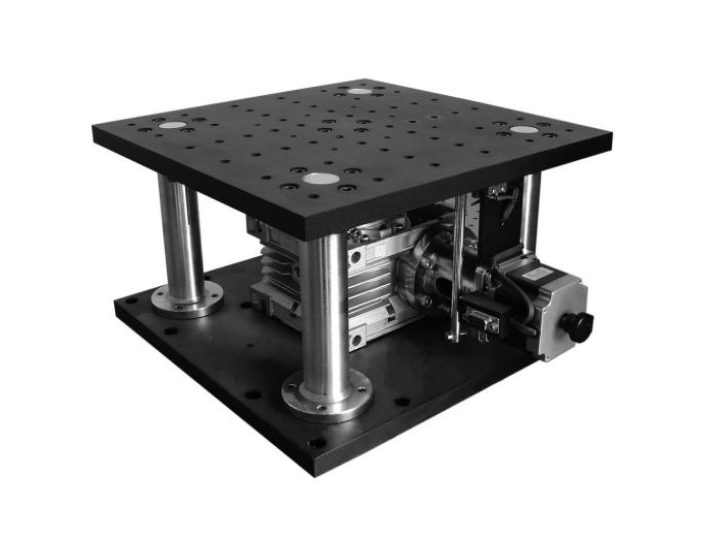

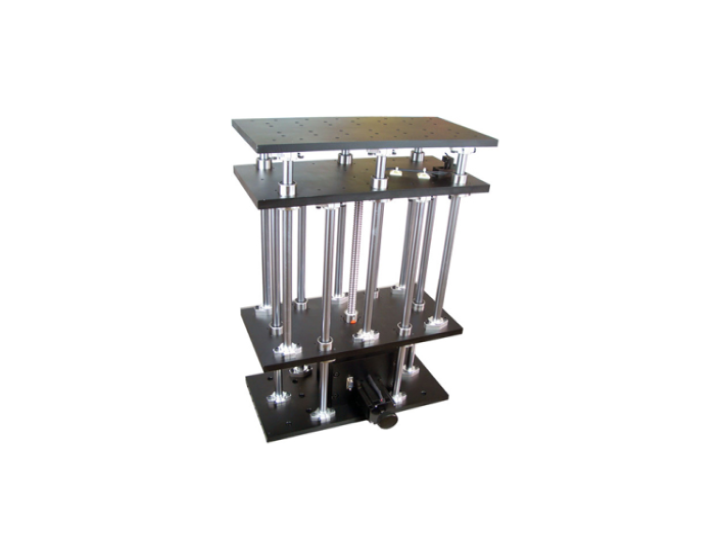

QXDH导轨式精密电控升降台
产品特点：
u 采用精密滚珠丝杆，精度高，承载大，寿命长，微动或快速升降
u 采用进口精密减速机（蜗轮蜗杆）传动，运动舒适且空回极小
u 采用优质线性光轴，合理的调整固定方式提高安装精度，
8根导轴过定位有效保证任意升降运动的直线度和平行度
u 采用进口高品质弹性联轴节连接，传动同步，消偏性能好
u 标配RS232接口，潜行自主研发运动控制器可实现自动化控制
u 初始定零位，两端设设限位开关，可换装伺服电机，加装光栅尺
u 配有手轮，手动电动均可，接受任意台面及行程规格的改制或量身定制
技术指标：
产品型号 | QXDH100 | QXDH200 | QXDH300 | QXDH400 | QXDH500 | QXDH500D | ||
升降行程（mm） | 100 | 200 | 300 | 400 | 500 | 500 | ||
台面大小（mm） | 300×300 | 400×400 | 400×400 | 500×500 | 600×600 | 1000×1000 | ||
传动比 | 1:20 | 1:30 | ||||||
驱动方式 | 精密减速机（蜗轮和蜗杆） + 精密滚珠丝杆 | |||||||
支撑方式 | 4根精密线性轴承 | 8根精密线性轴承 | 16根精密直线轴承 | |||||
步进电机（1.8°） | 57步进电机 | 86步进电机 | ||||||
主体材料 | 铝合金 | |||||||
表面处理 | 阳极氧化发黑 | |||||||
自重 | 18kg | 38kg | 42kg | 45kg | 89kg | 156kg | ||
最大承载 | 60kg | 120kg | 120kg | 120kg | 150kg | 200kg | ||
最大速度 | 3mm/s | 12mm/s | 8mm/s | |||||
重复定位精度 | < 0.005mm | < 0.01mm | ||||||
